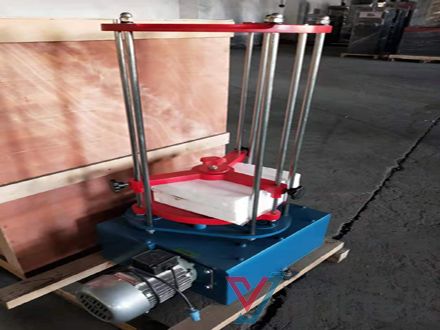

ZBSX-92A型顶击式振摆仪 振筛机

ZBSX-92A型顶击式振摆仪 振筛机技术参数

1、筛具直径……………300毫米

2、筛具叠高…………………440毫米

3、摆动行程…………………25毫米

4、左右摆动次数……………285次/分左右

5、震动次数…………………32次/分左右

6、上下震幅行程……………6毫米

7、定时范围…………………0－7分钟

8、电机功率…………………370W

　 　　　　 电压………………………380V

　 　　　　 转速………………………1400转

9、重量………………………130kg

ZBSX-92A型顶击式振摆仪 振筛机用途

92A型震筛机适用于地质、冶金、化工煤炭、国防、科研、砂轮、水泥、建筑等部门的化验和试验室中对物料进行筛分分析。

ZBSX-92A型顶击式振摆仪 振筛机原理

该机主要有转动、摆动震击、夹紧机构及电器这五部分组成。

电动机通过传动片，传速给主轴，由主轴上的蜗轮速动偏心轴作回转运动。亦有主轴上的蜗轮付带动凸轮轴作震击运动，使筛座具有回转及震击双重运动，以达到筛具对物料进行分筛之目的。

ZBSX-92A型顶击式振摆仪 振筛机使用说明

  1、在按入分样套筛时，应按照筛孔大小顺序选放，孔径大的放在上，孔径小的放在下，加上筛具底盘，再将物料入入***上一层的筛具内，然后再把物料的套筛放列本机的底盘上，随后旋紧顶盖手柄，以紧固筛具。

2、插上电源插头，扭动定时开关按所需的工作时间，按下控制按钮，该机自动在指定时间内往返运动。

3、待定时器到达选定时间的定位，震筛机就自动停止工作。

4、及时针方向运转手柄，提起上盖，并固定在立杆上取下筛具，依次将筛后的各号筛子内的物料进行测定。

5、初次工作时，如下震击，将电源线任意两线对换即可。

6、自动停止或手动停止工作，如长时间不工作须拔出插头，切断电源。

ZBSX-92A型顶击式振摆仪 振筛机安装、保养

1、该机须用地脚螺栓固定后方可使用，流动使用须用相对稳定的机座。

2、为防止使用过程中电源线磨损出现漏电现象，按装时必须接入地线，以确保安全。

3、每次筛选使用后，应清除残余灰尘，沙粒，严禁水洗以免锈蚀机头，安放顺序不能颠倒。

4、电机，机箱每年清洗一次，变速箱每两年加油一次，以确保机件的使用寿命，不使用时应加防尘罩。
